TLP型提升式链板排屑机

　　TLP型提升式链板排屑机
　　●TLP型系列提升式链板排屑机，按结构尺寸分为（Ⅰ Ⅱ Ⅲ）三种基本类型，I 型外形美观、紧凑适用于小型主机， ??ⅡⅢ型结构更加牢固可靠适用于大中型主机及生产线上的运距离输送。
　　●TLP型系列提升式链板排屑机，切屑输送速度选择范围大，工作效率高有效排屑宽度多样化。可提供充足的选用范围?通过变化输送速度．排屑宽度可调整机器的排屑量．并且不受切屑种类的限制。对钢件、铸铁．铜、铝及非金属等各种切屑均可适用。
　　●链板采用高强钢板或不锈钢板制作，抗拉强度高。
　　●各部位的尺寸可根据切削机械的不同而设计。

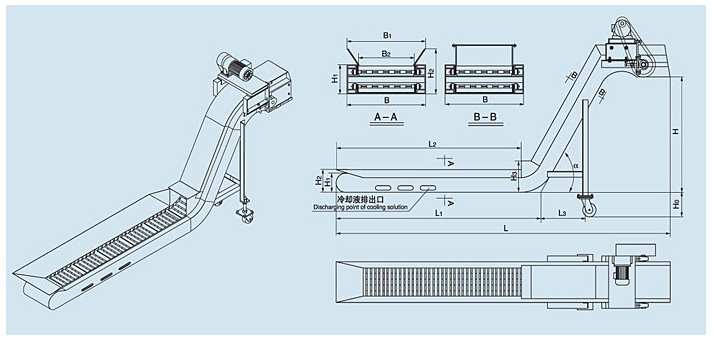

　　TLP型提升式链板排屑机外形尺寸图

　　注：

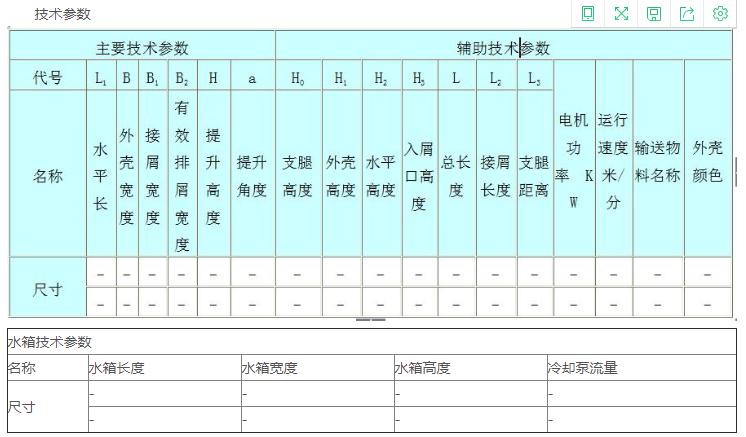

　　（1） 电机功率根据有效排屑宽度B2、水平度L1.提升高度H确定
　　（2）链板节距不同外壳高度H1至小高也不同
　　节距31.75mm外壳至小高度H1100mm
　　节距38.1mm外壳至小高度H1135mm
　　节距50.8mm外壳至小高度H1180mm
　　节距63.5mm外壳至小高度H1230mm
　　节距101.6mm外壳至小高度H1?260mm
　　（3）排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
　　（4）可根据用户实际不同要求设计制造 。
